первое СО2

RickSha

[изображение утрачено: схема.png]
Я такую систему делаю за 15 минут, с перекурами. Клапан защитный не ставлю. Работает уже у 4 форумчан, без проблем. Тут есть одна хитрость, нужно дросселировать выход СО2 и поступление кислоты в соду, с помощью иголок от шприцов, тогда взрыва не будет, т.к кроме разницы в давлениях, работает ещё и капиллярный эффект, не дающий резко повысить давление.
Одна иголка одевается на забор кислоты, вторая на выход СО2. Бутылки использую 0.5 литра от нарзана (сильно газированных напитков). Трубки в крышках никак не герметизирую, просто просверливаю отверстие 4 мм. диаметром и просовываю в натяг трубку от Хаген, толстостенную 5\6 мм.(Эти трубки не сохнут от газа и не теряют эластичность) и всё. Она затыкает отверстие очень плотно и никаких дополнительных усилий в герметизации не надо. Перед тем как просунуть, наискось обрезаем трубку, для удобства просовывания.

[изображение утрачено: крышка.jpg]

Пропорции: 50 гр. Лимонной кислоты на 100 мл. воды, 50 гр. соды на 100 мл. воды. Т.к работают данные устройства на кубиках 30 литров, то подача газа мала, хватает на 1.5 - 4 месяца.
Зарядил, отрегулировал подачу, закинул за аквариум и забыл. В качестве распылителя, рябиновая веточка.

📷 Не сохранились вложения (2): схема.png, крышка.jpg.

Алексей btnk

вот обещаные фото

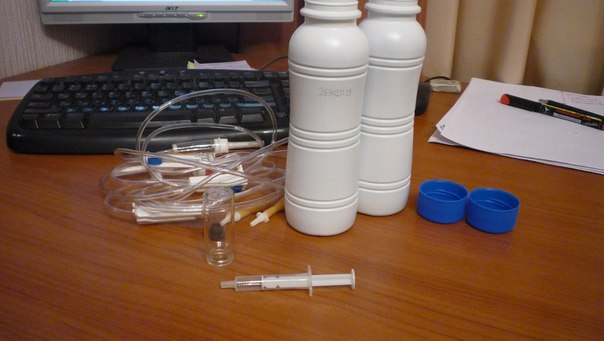

первый набор где не сработали сами бутылки

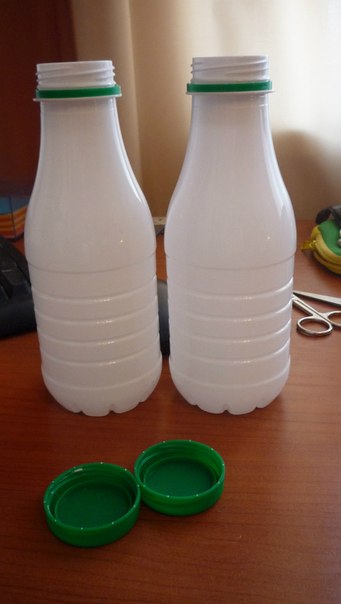

новые бутылки из под кефира биобаланс чтоли, вообщем герметично и надежнов след раз, если придется, буду их использовать

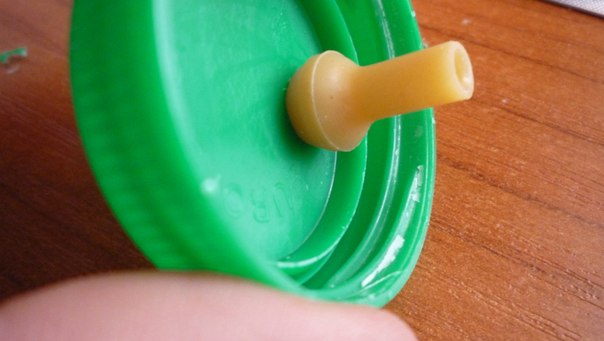

вот так было сделан проход. с помощью резинки от капельницы

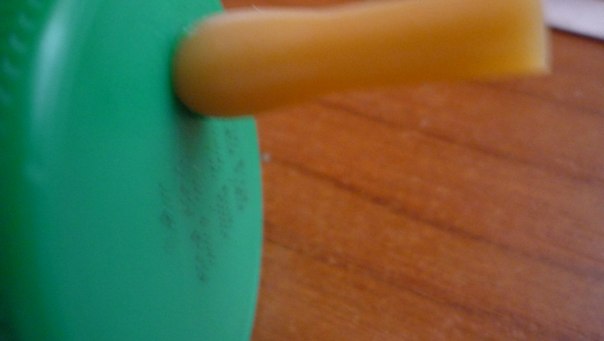

другая сторона

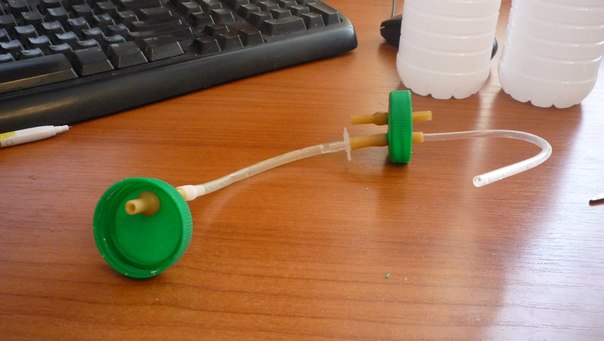

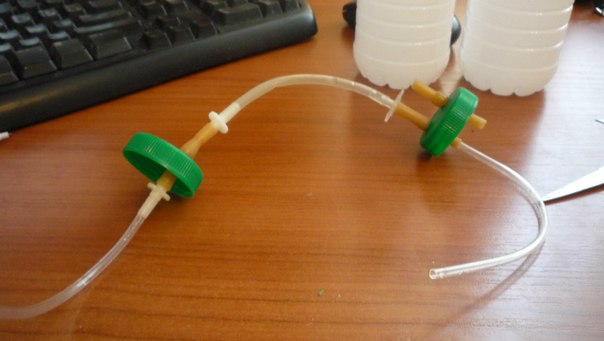

в сборе. после резинок идет переход на трубку

в таком виде все засовывалось в бутыли

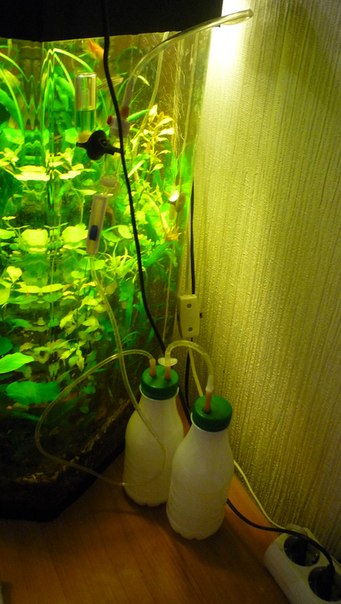

было усталовлено все и я был рад

Дропчекер был сделан по след схеме :
http://new-aquarist.ru/samodelnyj-dropcheker-dlya-co2/
ну или такой вариант:
http://www.aquafanat.com.ua/forum/index.php?showtopic=17430

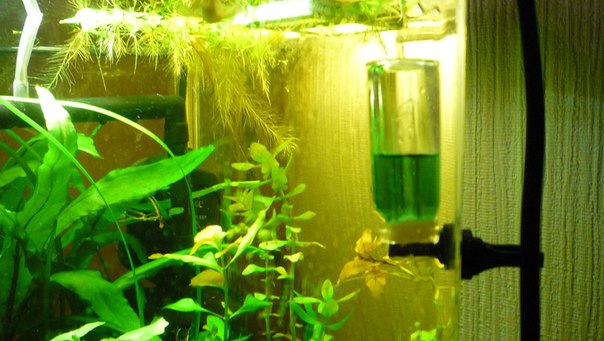

это вот мой, правда че то качество подвело

так как я получил струю соды в потолок и больше не хотел, то веточку рябины заменил на

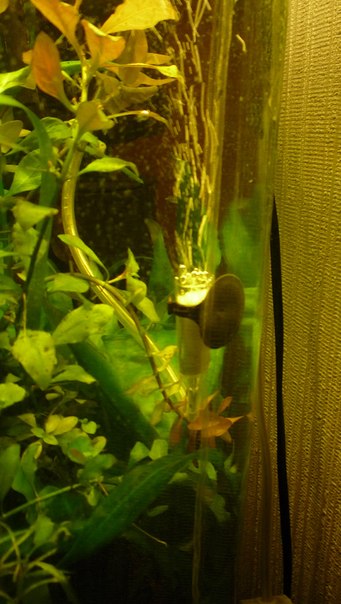

распылитель по схеме из инета, не могу найти, но все просто ватой набиваете шприц и все, пузырьки мелкие получаются. больше ничего путного не нашел, если есть инфа буду признателен.

ну в итог е был счастлив все оставил как есть подрегулировал и получил еще один щелчеки струю
вот ликвидировал, диван и ковер решил не фотать

Конец!

Александр М

Ну сам то понял почему они у тебя повзрывались?? Ошибка то в самом начале....

Алексей btnk

иглы как клапан не вставил или что то еще?
не совсем понял))
прошу ткнуть носом

RickSha

Естественно, что всё взорвалось. Ни один элемент из начального набора не подходит для данной конструкции. Слишком высокое давление для бутылок из под молока, слишком тонкие по диаметру трубки у капельницы (становятся дубовыми от СО2), а такие многочисленные, соединения не выдержат такого давления (2 Атмосферы, доходит до 4 Атм). В своей теме я же не зря давал ссылку на первоисточник + подробно писал о своей конструкции с развитием. Писал, почему отказался от клапанов обратных и пришёл к простой схеме, где минимум разрывных соединений.
Вот это последний вариант моей сборки. Работает уже более полугода, на 3 банках, прошла 3 перезаправки.

Александр М

Шо я тебе учитель шоб носом тыкать?))) 😂 😂 😂
Просто думал что ты прочитал уже

Александр М писал: Бутылки надо брать из под сильногазированных напитков (из под воды не прокатят).

От кефира точно не прокатят (ну сам посмотри на резьбу - 1,5 оборота и она закрыта) не выдержат они давление в 2 атм.
Возьми две бутылки из Колы/Спрайта и сделай то же самое, и буде тебе счастие))) (а ну и копи на баллоны)

RickSha

Почему нельзя использовать трубки из капельницы в данном аппарате:

Не предназначены для высокого давления, хотя и держат первое время
Слишком мал внутренний диаметр, что приводит к капиллярному эффекту по всей длине трубки, которая не останавливается при выравнивании давления в обоих бутылках, ну и как следствие, приводит к цепной реакции и взрыву бутылок.
Дубеют от СО2
4.Т.к мал диаметр, то приходится применять переходники для подключения кранников, диффузоров, которые расчитаны на 5\6 мм. соединения.
Белые, тонкостенные трубки, для компрессоров воздушных, тоже мало подходят, нет той эластичности и тоже дубеют от газа.

Алексей btnk

RickSha писал:

Спасибо понял,
Интересует что такое белое внизу фото, и черное дальше по трубке?
И где взять такие трубки?

RickSha

Белое, это игольчатый, пластиковый краник (10 руб. на птичке), черное, обратный клапан от Тетры (90 руб. на птичке, 100 руб. в магазине), чтобы вода из аквариума не поднималась по трубке, когда газ перекрыт.
Трубки, как я уже сказал от HAGEN, зеленоватые, но есть белые и синие, тостостенные, продаются в магазинах города и... на птичке 🙂 20 руб. метр.

Алексей btnk

RickSha писал: Белое, это игольчатый, пластиковый краник (10 руб. на птичке), черное, обратный клапан от Тетры (90 руб. на птичке, 100 руб. в магазине), чтобы вода из аквариума не поднималась по трубке, когда газ перекрыт.
Трубки, как я уже сказал от HAGEN, зеленоватые, но есть белые и синие, тостостенные, продаются в магазинах города и... на птичке 🙂 20 руб. метр.

Спасибо за инфо
придется ждать выходных 😢 если в магазине не куплю... в магазин то какой посоветуете?
у меня Анстер рядом но он пустой вообще

RickSha

Алексей btnk писал: магазин то какой посоветуете?
у меня Анстер рядом но он пустой вообще

Да хз, я в первый попавшийся зашёл и купил всё, правда давно, год назад...

Александр М

Я брал в Матроскине на Авиационной, но ценник сам понимаешь - не Птичка

Алексей btnk

все работает вроде бы)))
📷 Изображение по внешней ссылке недоступно (источник: http://www.e1.ru/fun/photo/view_pic.php/p/9f71a0853436d6aff63b6ee2d8265cea/view.pic)

вообщем купил на авиационной в матроскине 2 тетра клапана, по 100 руб шт, и 2 метра трубки по 20 руб за метр.
Собрал наконец то, вроде работает.

Только периодически приходиться на бутылку с кислотой надавить чтобы пустить порцию СО2 :?

Алексей btnk

Используя буквально пять минут думаю что необходимо будет делать доработку:
📷 Изображение по внешней ссылке недоступно (источник: http://www.e1.ru/fun/photo/view_pic.php/p/e0f463178cb1ac0210fd64c371c4f81e/view.pic)

Александр М

насос это ересь)))
как опыт то? не приспособился еще?
и я не совсем понял зачем ты обратный клапан поставил на шланг между содой и лимонкой?? Сам то как считаешь он там нужен? Посмотри еще раз внимательно на фото RickSha 😉
😂 😂 опять намудрил в самом начале 😂 😂 дааа брат Аликсий, с тобой не соскучишься)))

Алексей btnk

клапан нужен чтобы не было так сказать цепной реакции, что бы я смог управлять грубо говоря поступлением кислоты в соду.

Короче я тупо не нашел кранника нормального что бы регулировать подачу газа, а так как по другому не придумал то решил что пусть весь процец будет управляем с самого начала. немного надавил на бутылку с кислотой и пошла реакция и газ. хвататет на 2-3 часа, геморойно немного но пусть так.
и так как в бутылке с кислотой содержимое уменьшается и надо открывать крышку запускать воздух, то вот думаю насос за 100 рублей для мячей пойдет, с помощью него увеличил давление в бутылке с кислотой и порядок

Александр М

Крантик не проще найти??? 😂 😂
Или каждые пару часов будешь подкачивать? ты же всю схему этим клапаном перекрыл))) Алексей клапан МЕЖДУ бутылками долой! и купи крантик (в Алмаре сегодня видел - вроде сгодятся) - ну мучай себе мозг))))

Алексей btnk

который у дирижабля?

Александр М

и У и в НЁМ 😄
можно накрайняк взять любой крантик, ну травить будет понемногу, это не страшно, а потом при случае возьмешь нормальный.
Щаз полез по сусекам - нету((( есть только германский металлический с разветвлением на три линии (один вход три выхода), но думаю он тебе не нужен...
